1.

設備結構尺寸：

 L2000mm*W1000mm*H1980mm

2.

設備柜體材質：

 冷軋板，方通成型磨具沖壓激光切割制作

3.

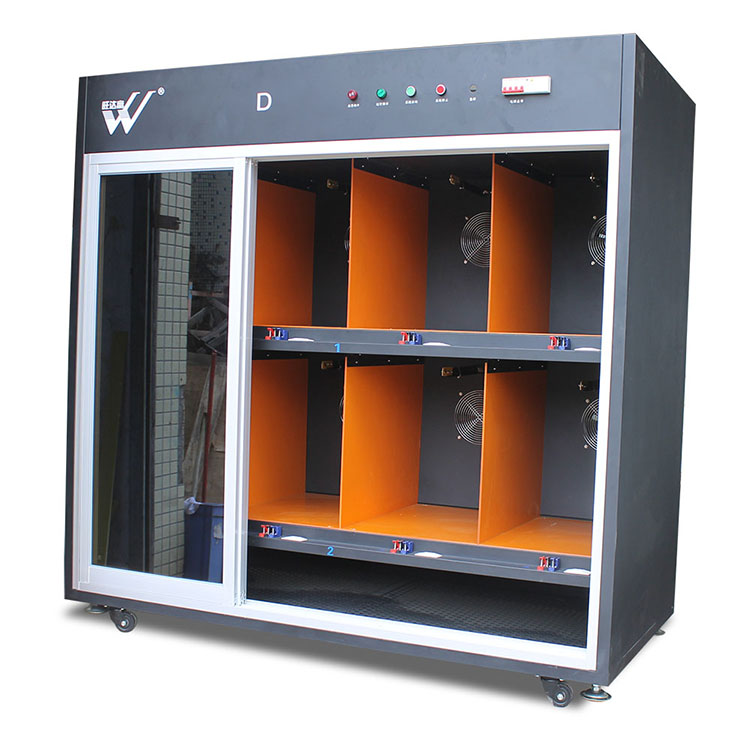

設備柜體結構

 產品區2層 負載區2層，底層離地高450mm，層高550mm,凈空高500mm，最高層離地1000mm，產品區寬度650mm

4.

設備結構形式：

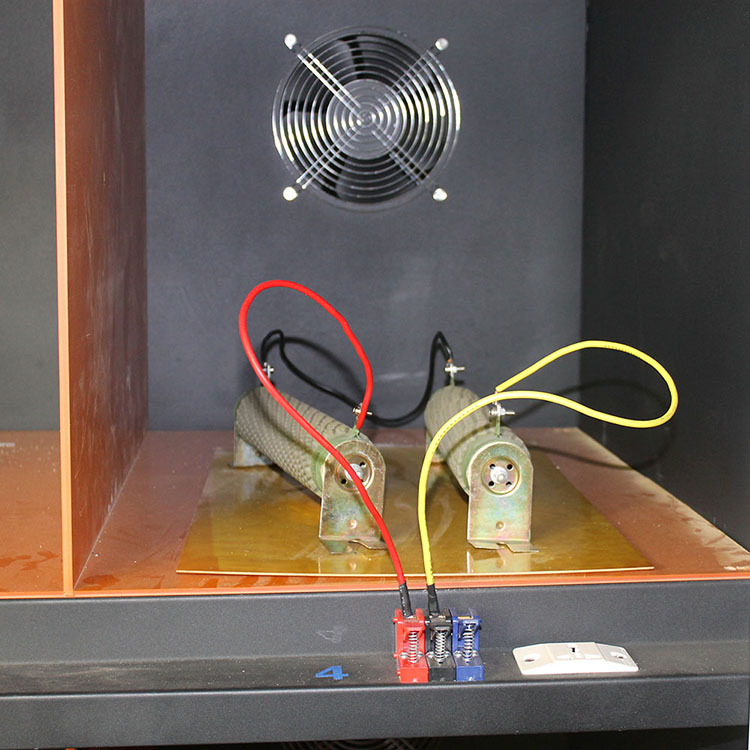

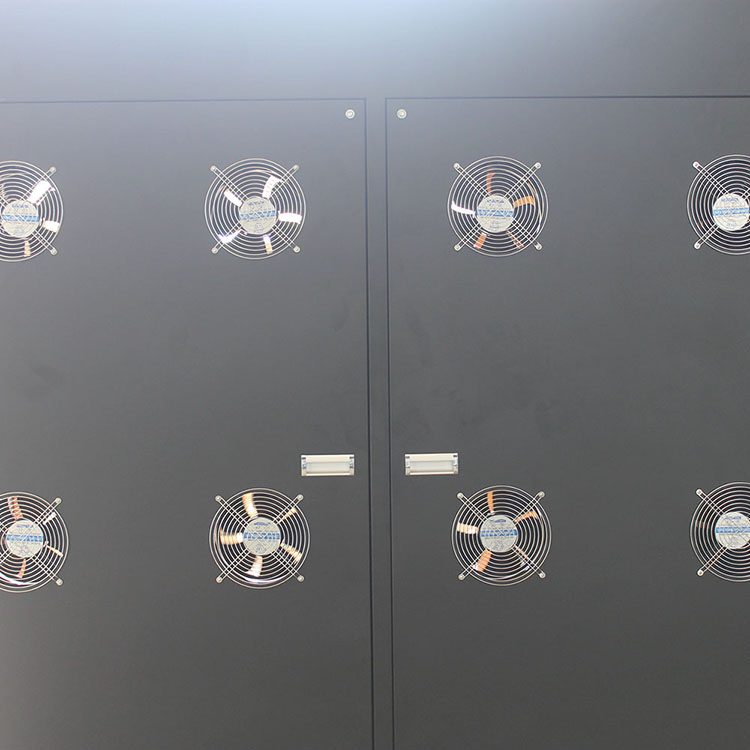

 正面產品區，頂部電控區，每個工位有獨立隔板做獨立空間，產品區背面有風扇抽風扇熱

5.

設備層板材質：

 層板以及隔斷采用電木板，達到相隔區域不容易串溫

6.

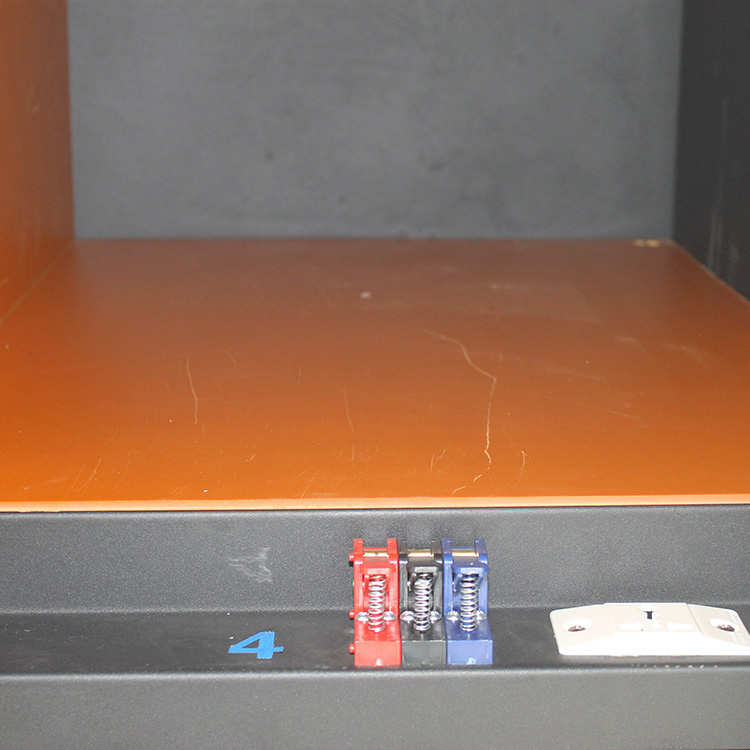

產品安裝接口：

 3PIN內孔含金屬片音響夾

7.

設備外觀主色：

 電腦色烤漆

8.

設備溫控系統：

 無

9.

設備門框結構：

 三扇推拉茶色鋼化玻璃門

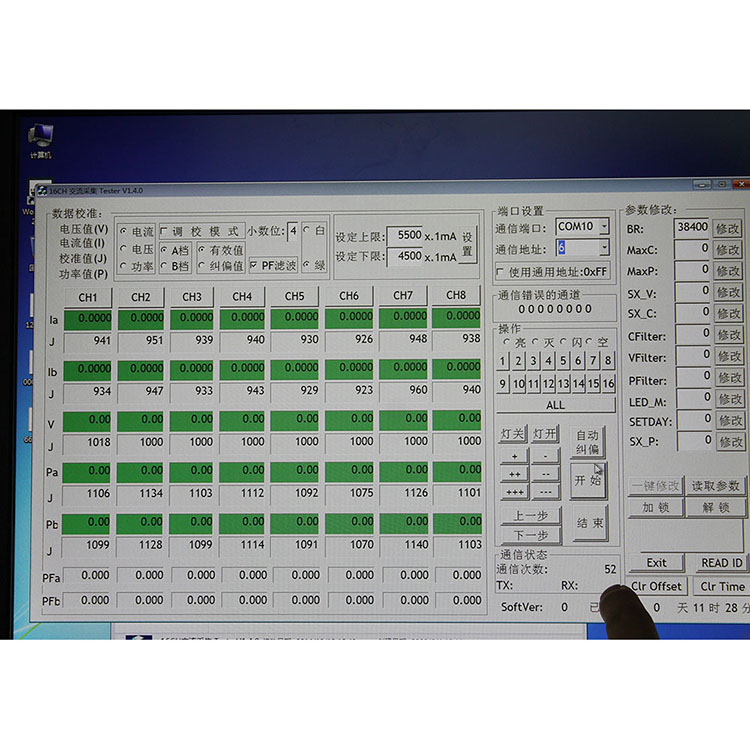

二、交流采集模塊：

1.

模塊控制方式：

RS485

2.

采集模塊型號：

WDF-356

3.

采集模塊參數：

電流范圍:0.05-5A,精度±2%,分辨率1mA、10mV，

電壓范圍:1-300V，精 度±2%，最小電流測到10mA

4.

模塊通道數量：

8CH

三、溫度采集模塊：

1.

模塊控制方式：

RS485

2.

采集模塊型號：

WDF-216

3.

采集模塊參數：

溫度范圍：1-125℃，精度±1℃

4.

模塊通道數量：

8CH

四、設備電控系統：

1.

設備配電方式：

三相380V為系統工作電壓

2.

產品供電參數：

110Vac  220Vac  264Vac  變壓器功率為30KVA/柜

3.

設備保護方式：

接地保護、漏電保護
