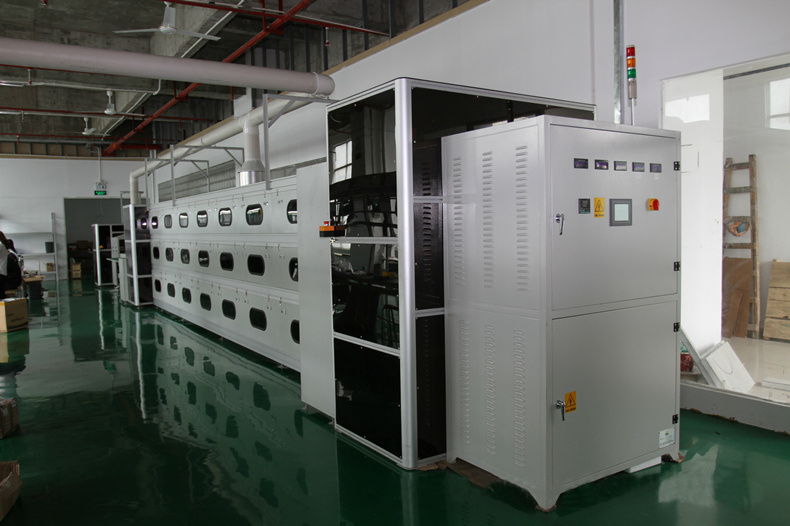

LED球泡三層式老化線
品牌：wonderful（旺達富）
產品名稱： LED球泡三層式老化線
產品型號：WDF-90W94T
加工定制：支持非標定制
產 地：中國-東莞
應用范圍： 球泡燈等成品燈的老化測試
全國服務咨詢電話：
15899690089產品詳情
本設備適用于LED球泡E27燈的老化測試，可以用轉換燈座轉換老化不類型的LED燈泡產品
一、設計依據及主要參數：
1、本設備主要用于球泡燈等成品燈老化檢測，通過多種不同電壓的沖擊，模擬電網電壓對產品進行老化測試, 觀察產品有無不亮、頻閃、色差及其它不良品質等現象。
2、線體外尺寸：L14800MM×W1600MM×H2500MM。
3、每批次老化最大產量：1040PCS。
4、工裝板外形尺寸：L900MM*W600MM*D27MM，每塊工裝板最大承受重量：≤25kg。
5、設計工藝線速度：定速10m/min。
6、設計老化溫度：常溫。
7、本線設計單個產品最大功率為:150W,嚴禁違規超負荷作業!
8、電壓設計范圍：AC90V/110V/130V，185V/220V/265V六種電壓。
9、有沖擊功能：節拍沖擊功能，通電和斷電時間分別可自由設定，最小單位為1秒。
10、有漫游功能: 產品老化電壓隨時間變化而變化，90V-110V-130V或185V-220V-265V交替老化，各種電壓的通電時間分別可調。
11、老化時間：根據產品要求調節老化時間。
12、電氣安全措施:采用隔離變壓器功能，提高操作安全系數和有效的防護。
13、通電亮度：目測。
14、具有靜止老化功能：在線體不運行的情況下，進行通電老化。
15、采用觸摸屏和可編程控制器PLC作為控制系統，并裝超溫聲光報警功能。
二、工藝流程：
產品人工上線→通電點亮→低壓老化→中壓老化→高壓老化→人工分揀良品和不良品。
三、電氣控制：
1、設置1套落地式電控柜，總開關采用正泰漏電保護開關，超過人身安全電流即自動跳閘切斷電源，確保人身安全，行程開關/繼電器采用日本歐姆龍品牌，電磁閥采用臺灣亞德客品牌。
2、老化電源采用安全隔離變壓器，防止人身觸電事故的發生。
3、電氣設備的設計、選型、制造、安裝等均符合國家的有關標準。
4、電控柜表面整齊、外形美觀、布局合理、便于操作。
四、主要機件結構與配電裝置：
A | 線體架構 |
1 | 規格：L14800MM×W1600MM×H2500MM； |
2 | 機架：50*50*1.2㎜方通加工,表面噴塑處理； |
3 | 動力采用1HP誠邦連體電機,速度為10m/min； |
4 | 采用蘇州特種鏈條廠生產的BS30-C212A型三倍速耐磨超靜音抗拉力優質鏈條（RF2060）； |
5 | 線體導軌采用100×118專用三倍速鋁材，表面氧化處理； |
6 | 控制阻擋器采用浙江QX-3帶緩沖立式阻擋器配日本歐姆龍行程開關及臺灣亞德客電磁閥控制； |
7 | 安裝阻擋器支架采用4mm優質鐵板折彎成型，表面噴塑處理； |
8 | 配置氣源，主氣管采用3/4”優質水管,配阻擋器接咀； |
9 | 全線設置導電系統，設置三條黃色導電槽，導電槽內壁采用優質鋁合金，間距300mm配置一套導電輪，導電輪材料為銅材料； |
10 | 調節腳杯采用M12鍍鋅腳杯。 |
B | 工裝板(40件) |
1 | 規格：L900MM*W600MM*D27MM； |
2 | 采用δ25MM夾板加工制作,面貼防火板,底部反貼防火板,膠封邊； |
3 | 工裝板前后開有阻擋缺口及緩沖膠塊，板面裝有五爪彈簧夾式E27球泡燈座40個； |
4 | 工裝板沿長度方向設置有4套導向輪裝置，保證了工裝板運行平穩順暢。 |
C | 返板升降機(1套) |
1 | 線體支架采用40×40鋼材組裝成型，外表美觀，表面噴塑處理； |
2 | 升降采用臺灣亞德客氣缸SC-80*300-S,配電磁閥運作； |
3 | 輸送采用臺灣永坤90W連體電機,配帶導條防滑皮帶輸送； |
4 | 吊框采用δ4.0鋼板折彎加工，表面噴塑處理； |
5 | 外框采用40*40*1.2MM鋁材,外封δ5.0MM茶色亞克力板； |
6 | 護邊采用23*130鋁材； |
7 | 調節腳杯采用M12鍍鋅腳杯。 |
D | 三層往復式升降機(2套) |
1 | 規格：L1600*W900*H2500MM； |
2 | 線體支架采用50×50鋼材組裝成型，外表美觀，表面噴塑處理； |
3 | 升降采用臺灣誠邦1HP連體剎車電機，配變頻器調速； |
4 | 小車輸送采用臺灣永坤90W連體電機,配帶導條防滑皮帶輸送； |
5 | 吊框采用δ4.0鋼板折彎加工，表面噴塑處理； |
6 | 外框采用40*40*1.2MM鋁材,外封δ5.0MM茶色亞克力板； |
7 | 護邊采用23*130鋁材； |
8 | 調節腳杯采用M12鍍鋅腳杯。 |
五、主要電器配置如下：
名稱 | 數量 | 規格 | 品牌 | 用途 |
可編程控制器PLC | 1套 | XC3 | XIEJE | 電氣總控系統 |
變頻器 | 2臺 | 220V | 臺達 | 無級調速 |
電機 | 若干 | 380V | 臺產 | 動力 |
漏電保護開關 | 1套 | 4P160A | 正泰 | 漏電保護總開關 |
繼電器 | 若干 | MY2NJ | OMRON | 控制回路 |
電磁閥 | 若干 | DC24V | 亞德客 | 控制回路 |
行程開關 | 若干 | HL5030 | OMRON | 控制回路 |
