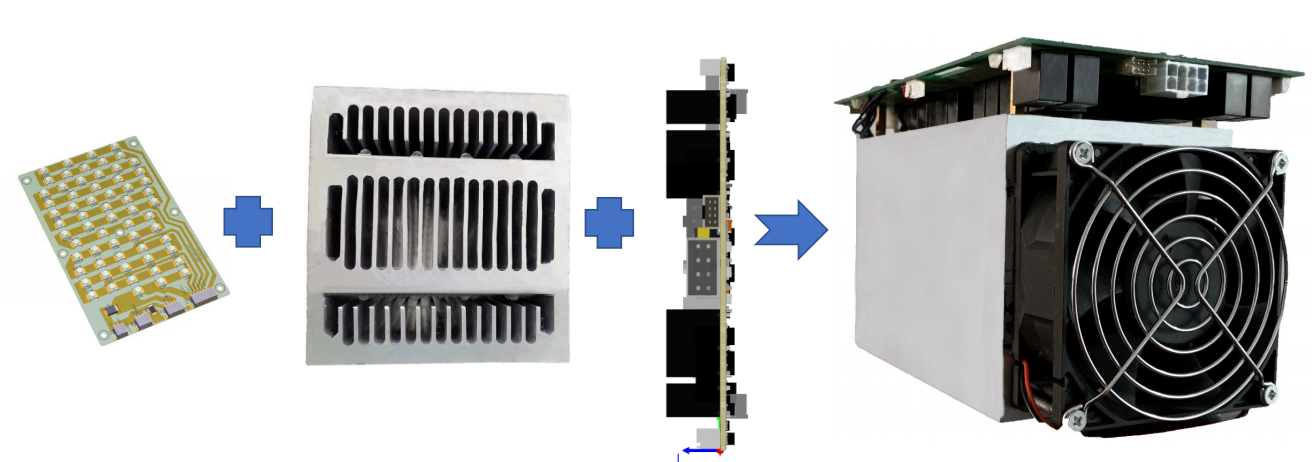

專為LED驅動電源設計以真實LED燈珠為負載搭配復合型散熱器及多通道PC控制主板為一體的負載.

開發LED負載目的:

解決目前一般電子的負載測試LED驅動電源的不足之處:

1,傳統的電子負載不能模擬真實LED的非線性負載特性。

2, LED通常是使用恒流源來驅動。如果使用傳統的電子負載，我們使用的會是CR模式或者CV模式，而這兩種測試模式，都只能測試穩態操作點的工作特性，卻無法驗證驅動電源能否正確開關機的動態過程。

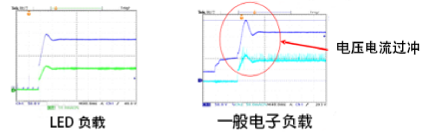

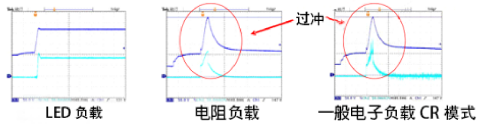

3, 傳統電子負載的內部阻抗效應, 可能導致LED驅動電源開機出現過沖，從而無法正常開機.

4, 傳統的電子負載響應速度太慢，無法滿足LED驅動電源的PWM調光測試.

LED負載工作原理及特點:

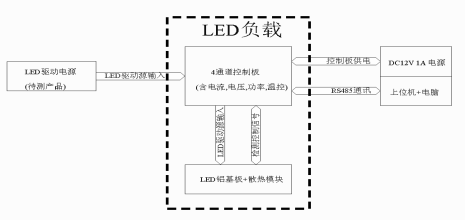

1,使用真實的LED做負載, 工作原理如下:

2,使用真實的LED做負載, 主要有以下幾個特點

1, 采用真實LED串并方式. 來實現驅動電壓及功率可調. 本LED負載最大支持4通道同時老化測試.

2, 支持PWM輸入.

3, 通過上位機軟件控制電子開關切換改變LED串并數量, 來適配各種LED驅動電源的輸出電壓.

?高壓小電流模塊WDF-LEDK04S01--單通道最大可支持: DC3V-200V/ <1A 100W(Max),

?低壓大電流模塊WDF-LEDK04S02- -單通道最大可支持: DC12V-100V/<3A 100W(Max),

4, 過流,過壓,過溫檢測保護系統, 任意一路LED出現損壞均可發現. 并停止加載.

5,采用復合型高密齒大功率散熱器.對燈珠本體及光照散熱. 并配備多路溫控及大功率散熱風扇. 負載溫度控制在50度以下.

6, 因采用真實LED,所以能真實反映LED驅動電源各項特性.

7, 選用高品質陶瓷底座LED燈珠,導熱性能更好, 燈珠使用壽命更長.

LED負載規格參數
