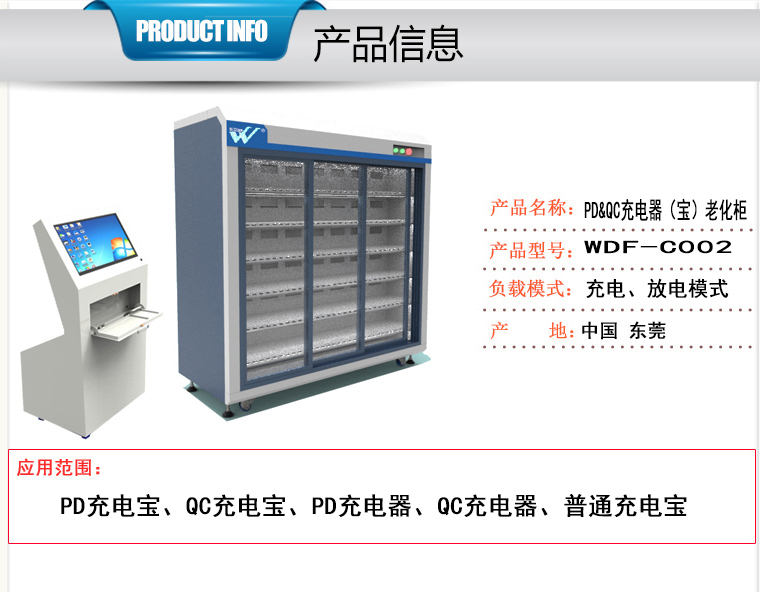

PD&QC充放電老化柜參數表：

PD&QC充放電老化柜結構：

1、設備結構尺寸： 柜體尺寸：L2000mm*W900mm*H1980mm

2、柜體使用材質： 冷軋板，方通成型磨具沖壓激光切割制作

3、設備內部結構：

產品區8層負載區8層，層高180mm/層，凈空高度為140mm，底層離地高300mm，最高層離地高度為1500mm，產品區寬度350mm，第七層可翻轉，便于安裝第八層產品

4、設備結構形式： 產品區與負載區隔離

5、設備外觀主色： 電腦色烤漆

6、溫度控制系統： 常溫~65℃±5℃(空載)

7、設備門框結構： 四扇折疊門

8、設備層板材質： 冷板烤漆

PD&QC充放電老化柜電子模塊：

1、模塊控制方式： RS485通訊方式，電腦控制

2、安裝模塊型號： WDF-EC08S-360 具備自動驗證每檔升壓功能

3、模塊隔離方式： 每個通道獨立隔離，可老化多組輸出以及共地產品

4、安裝模塊數量： 每層安裝6臺，每臺安裝48臺電子負載

5、負載加載模式： CC恒流

6、模塊通道數量： 8CH

7、模塊具備協議： QC2.0QC3.0PD2.0PD3.0

8、通道額定功率： 45W/CH(負載電流范圍：0.05~5A/CH，負載電壓范圍：2~60V)

9、整車老化數量： 單路輸出電源45W以下384PCS/臺， 可并聯負載老化大功率產品

老化完成前需求軟件控制負載自動誘騙插排升壓， 例如：當前插排為15V3APD輸出以及一組為QC12V 1.5A

10、 驗證升壓功能： QC輸出，那老化完成前需要將PD輸出的5V9V12V15V以及QC5V9V12V全部升壓一遍，不能升壓的要判斷不良，兼容多種快充功能能同時升壓，減少該功能的驗證工位

輸入 384PCS萬能插座

11、老化連接材料：

USB母座TYPE-C母座 并聯開關DC Jack 5.5*2.55.5*2.14.0*1.73.5*1.35母座： 輸出每個通道各一個，內正外負

PD&QC充放電老化柜電控系統：

1. 臺車配電方式： 380V三相五線配電，設備電控系統工作電壓220V

2. 產品輸入電壓： 110Vac 220Vac 264Vac

3. 輸入電源功率： 36KVA

4. 設備輸入功率： 3KW(不含加熱系統)

5. 設備控制方式： 電腦系統監控及設定

6. 設備保護方式： 漏電保護、接地保護

研究表明：通過老化測試設備先老化后測試，能讓電子產品（所有產品都是這樣）的隱形不良品在出廠前被發現，從而提高產品的質量。
