相關參數：（僅供參考，可按客戶要求定制）

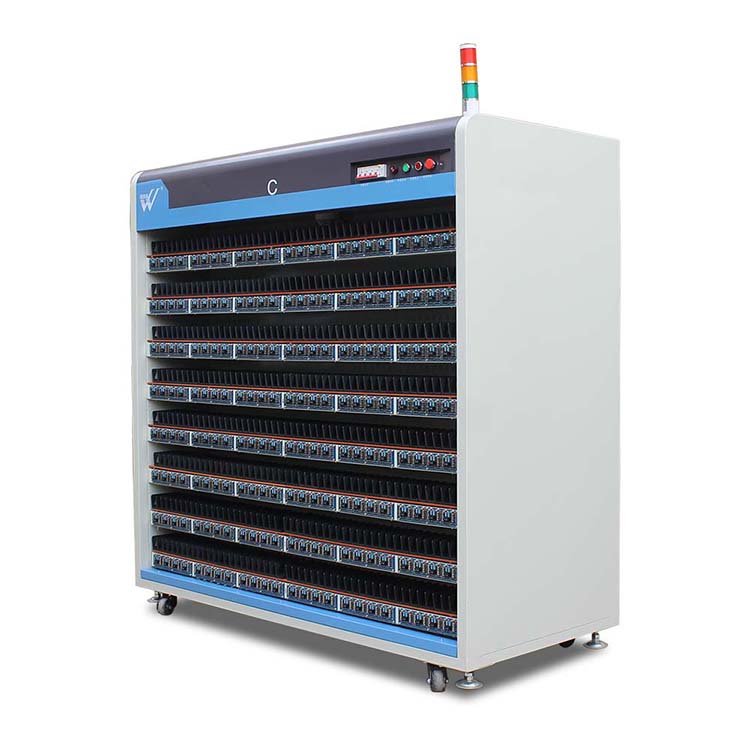

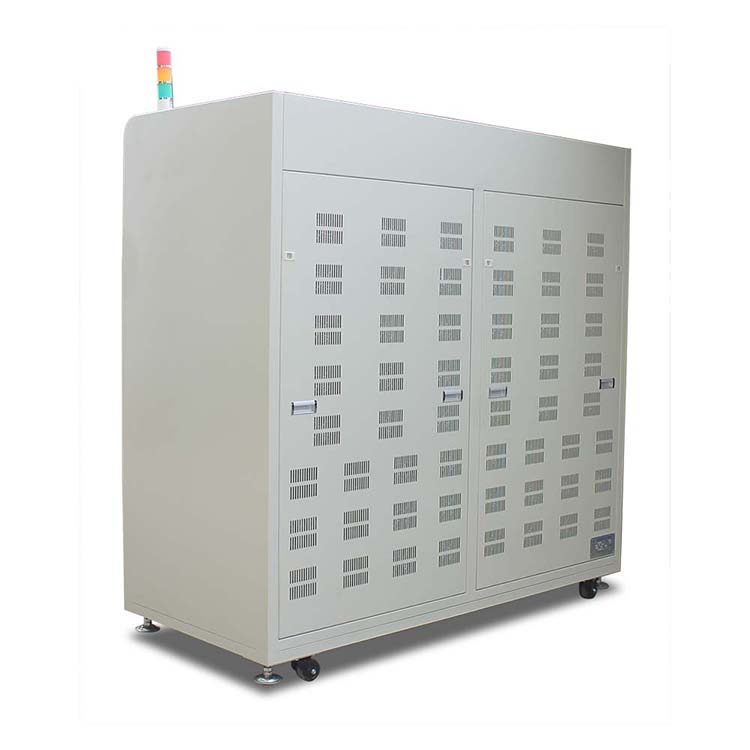

一、設備結構外觀：

1、設備結構尺寸：L2000mm*W900mm*H1980mm

2、設備柜體材質：冷軋板，方通成型磨具沖壓激光切割制作

3、設備柜體結構：產品區8層 負載區8層，底層離地高270mm，層高180mm,最高層離地1530mm，產品區寬度280mm

4、設備結構形式：單邊產品區，每層48個產品，整柜共384PCS

5、設備外觀主色：電腦色烤漆

6、設備溫控系統：無

7、設備門框結構：無

二、充電采集模塊：

1、充電模塊型號：WDF-CP08CQ2-V01

2、充電模塊協議：無，由客供充電器與移動電源完成協議快充

3、充電最大功率:65W

4、模塊安裝數量：48PCS

5、充電模塊參數：：

電壓：0.3-20V,±1% 分辨率10mV

電流：0.05-3.5A,±1%,100mA以下為±3mA 分辨率10mA

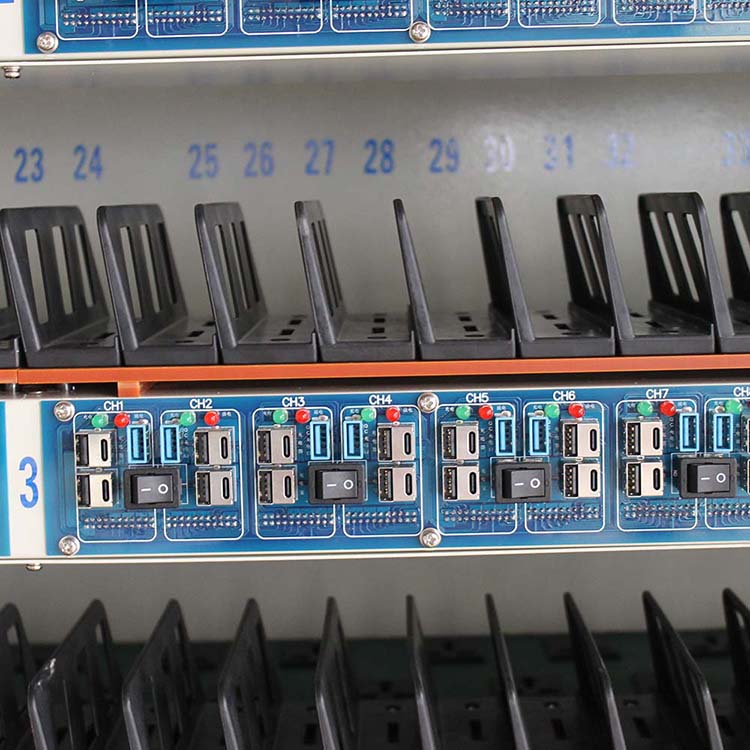

6、模塊接口定義：每個通道有一個USB母座以及一個TYPE-C母座；USB母座接充電器，TYPE-C母座接移動電源；QC以及PD協議充放共用TYPE-C口（適用于充放共口移動電源）

三、放電負載模塊：

1、負載模塊型號：WDF-EC08S1-V01

2、放電模塊協議：PD3.0  PD2.0   QC4.0   QC3.0   QC2.0

3、充電最大功率:65W/CH

4、安裝模塊數量：48PCS

5、負載加載模式：CC 恒流

6、放電模塊參數：

電壓：0.3-20V,±1%

電流：0.05-3.5A,±1%,100mA以下為±3mA

四、設備電控系統：

1、設備配電方式：三相380V為系統工作電壓，快充充電器為快充移動電源充電（充電器為客供）

2、設備配電功率：40KW

3、充電電源配置：所有充電器由客戶提供

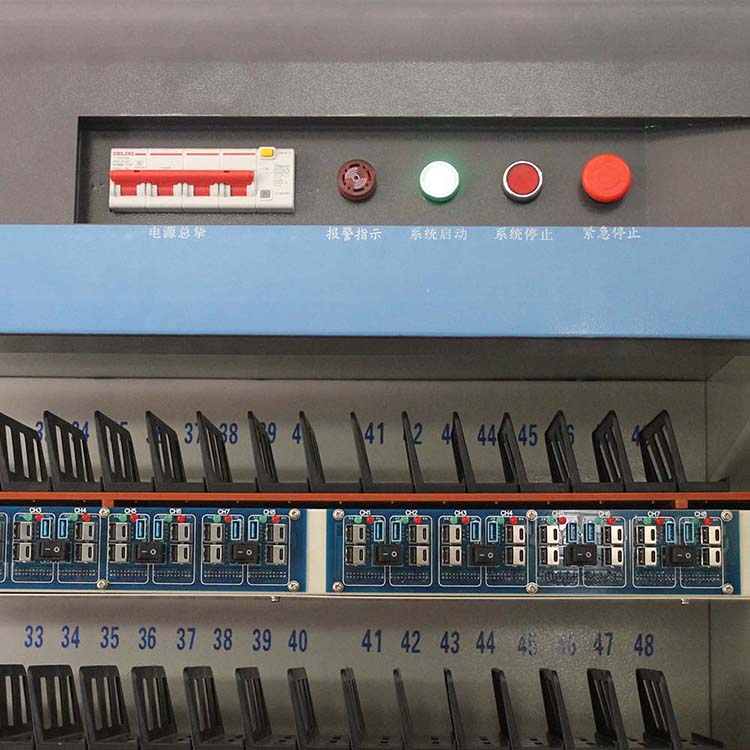

4、設備保護方式：接地保護、漏電保護

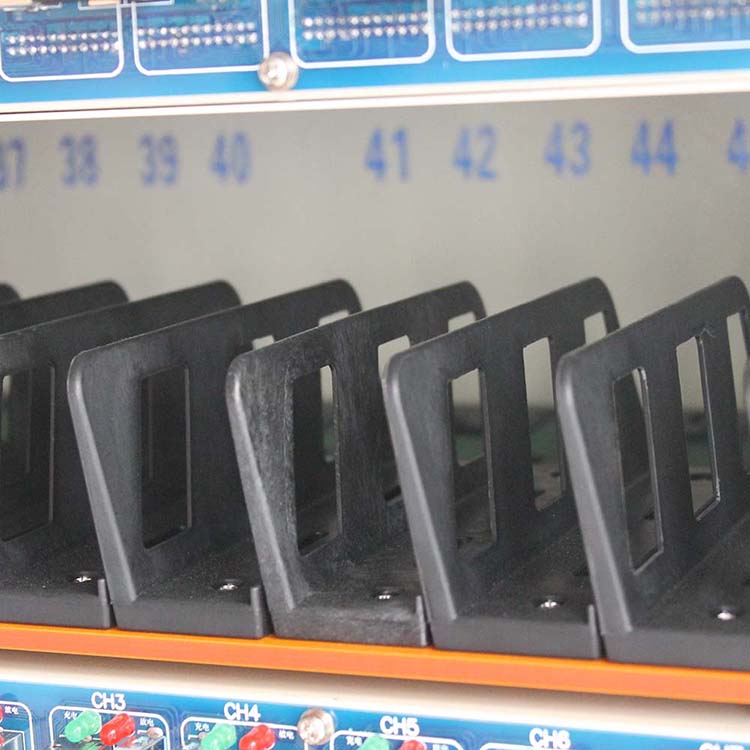

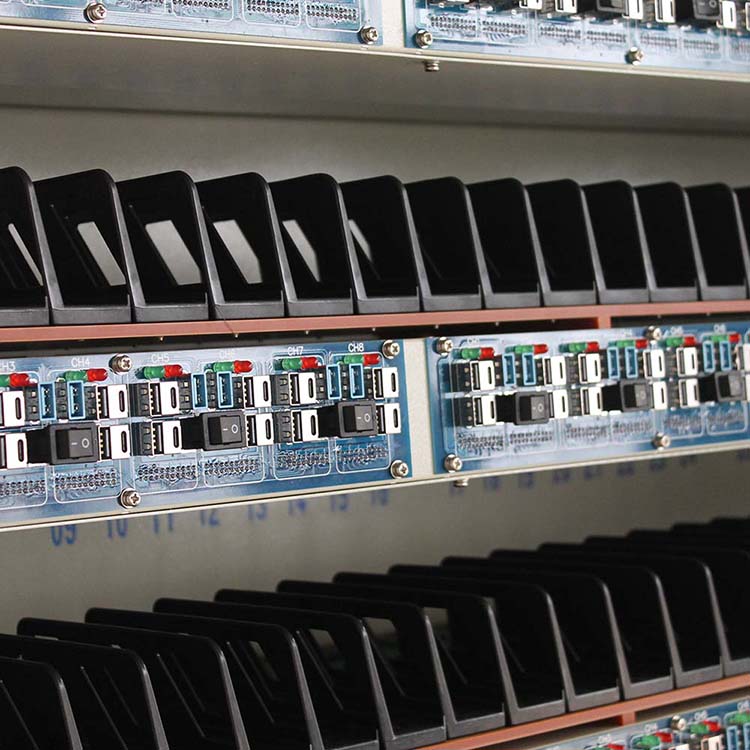

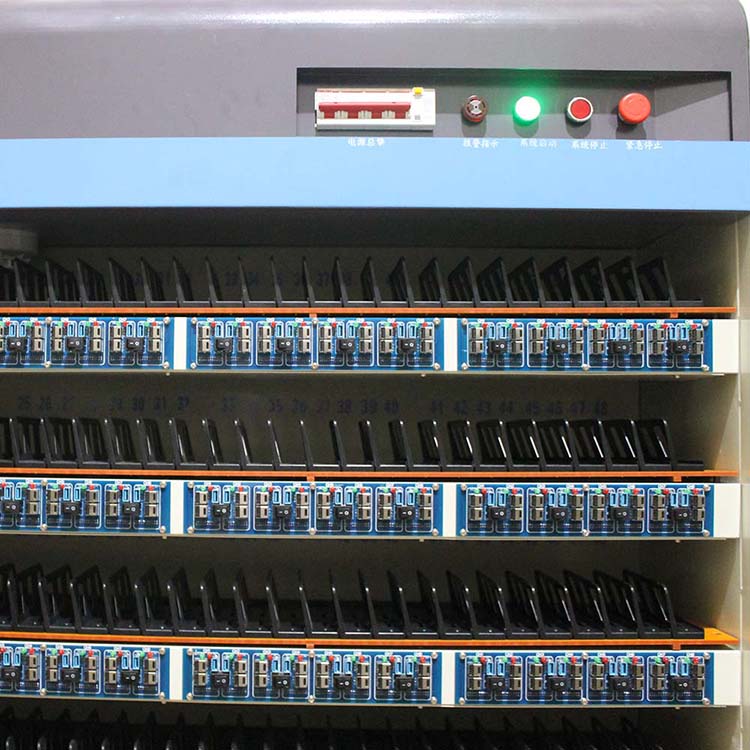

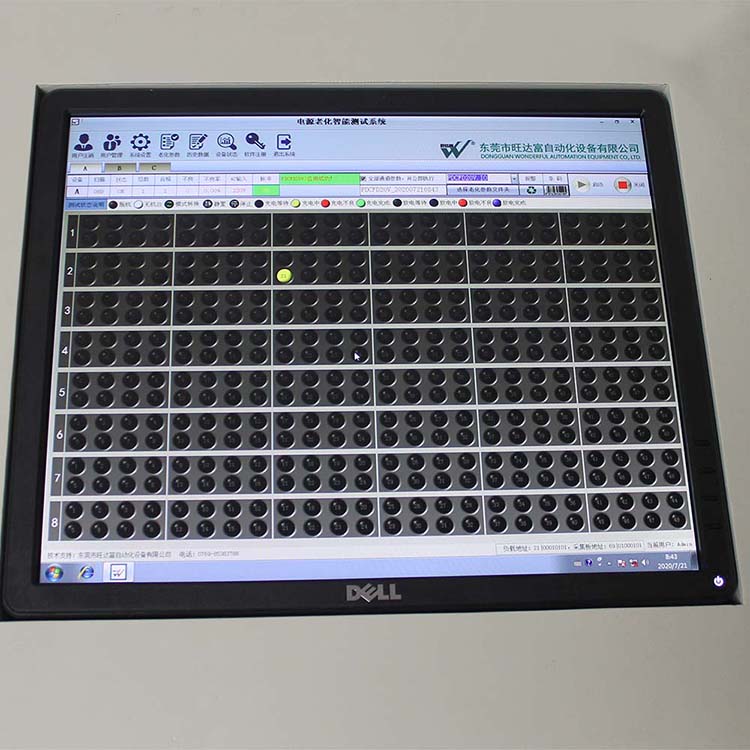

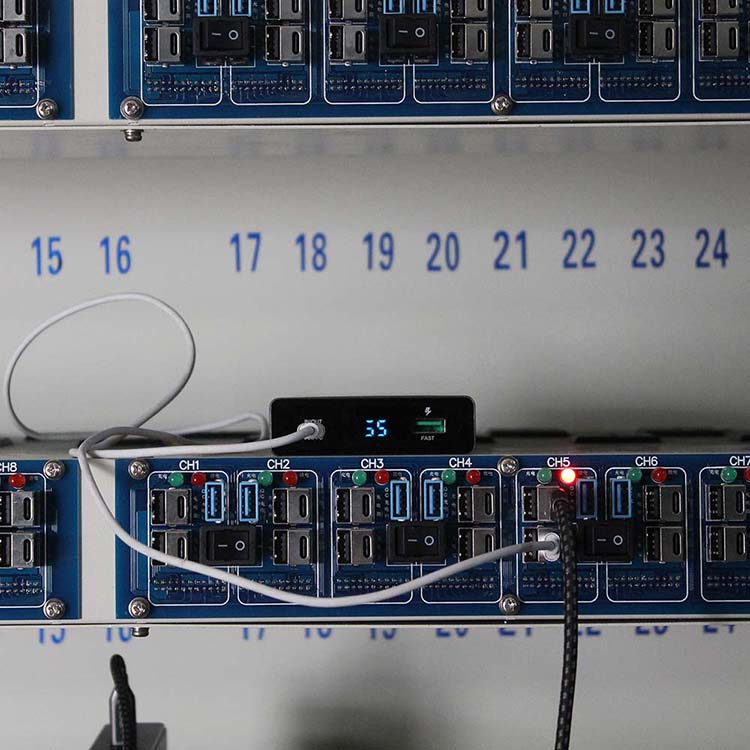

設備圖片：
