QC4+移動電源節能老化設備100W規格書

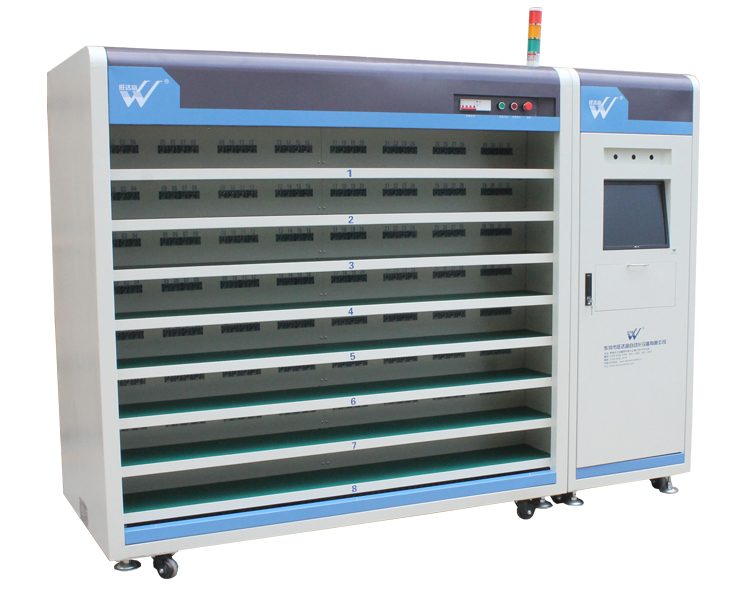

一、QC4+移動電源節能老化設備結構：

1、結構尺寸：L2000mm*W800mm*H1950mm

2、柜體材質：冷軋板，方通成型模具沖壓激光切割制作

3、內部結構：產品區6層，負載區6層；層高230mm，底層離地高350mm/層，最高層離地高度1500mm產品區寬度300mm。

4、結構形式：產品區與供電電源隔離，單面安裝產品

5、設備外觀主色：電腦色烤漆

6、溫度控制系統：無

7、設備門框結構：無

二、QC4+移動電源節能老化設備充電采集模塊：

1、充電模塊型號：WDF-CP04S2-V01

2、充電模塊協議：QC4+（QC2.0 QC3.0 PD4.0 PD2.0 PD3.0）

3、充電最大功率：100W

4、模塊安裝數量：48PCS

5、充電模塊參數：電壓0.3-20V±1%，電流：0.05-5A±1%，100mA以下為±3mA

6、模塊接口定義：每一個通道配置一個USB-A以及一個USB-C母座，USB-A用于QC協議放電，USB-C用于PD所有協議充放電

三、QC4+移動電源節能老化設備放電負載模塊

1、放電負載模塊型號：WDF-EL08C-100（節能負載）

2、放電模式協議：QC4+（QC2.0 QC3.0 PD4.0 PD2.0 PD3.0）

3、放電最大功率：100W

4、安裝模塊數量：24PCS

5、負載加載模式：CC恒流

6、放電模塊參數：電壓0.3-20V±1%，電流：0.05-5A±1%，100mA以下為±3mA

四、QC4+移動電源節能老化設備電控系統

1、臺車配電方式：三相380V為系統工作電壓

2、設備配電功率：20KW

3、充電電壓配置：無需充電器，全部由設備完成充電，QC充電不可設定電壓，PD充電可設定電壓

4、設備保護方式：接地保護，漏電保護
五、QC4+移動電源節能老化設備軟件功能說明

1、通過設定充電的截止電流，當充電電流小于截止電流或者截止容量后，自動停止充電，達到想要的電池容量出貨。

2、每個點是完全獨立，可同時進行多機種或多標準測試。

3、QC充電不可設定電壓，PD充電可設定電壓，便于驗證升級電路。

4、數據實時監控，監控數據定時保存，可以隨時調出老化數據。

5、每一種狀態都有不同的顏色進行區分，產品老化狀態一目了然。

6、不良品自動判斷：只要設定好相應的判斷條件，電腦即可根據當前的數據自動判斷產品的好壞，不良品有報警。

7、恒壓模式充電，恒流模式放電，充電和放電的連接線可同時接入相應的接口，充放電自動循環老化。

8、具備條碼掃描功能(掃描槍由客供) ， 提供對接MES接口。

研究表明：通過老化測試設備先老化后測試，能讓電子產品（所有產品都是這樣）的隱形不良品在出廠前被發現，從而提高產品的質量。
